Vodivé pryžové konektory typu YS jsou podporovány izolační silikonovou pryží na obou stranách zebra vrstvy, aby vyhovovaly aplikacím s požadavky na izolaci. Současně, protože izolační vrstva je měkčí než vrstva zebra, lze v praktických aplikacích dosáhnout dobrého kontaktního výkonu pouze s malou tlakovou silou.
Izolační podšívka konektoru z vodivé pryže typu YS je silikonová přírodní barva (průhledná), lze také vyrobit podle požadavků bílé, zelené a jiné barvy.

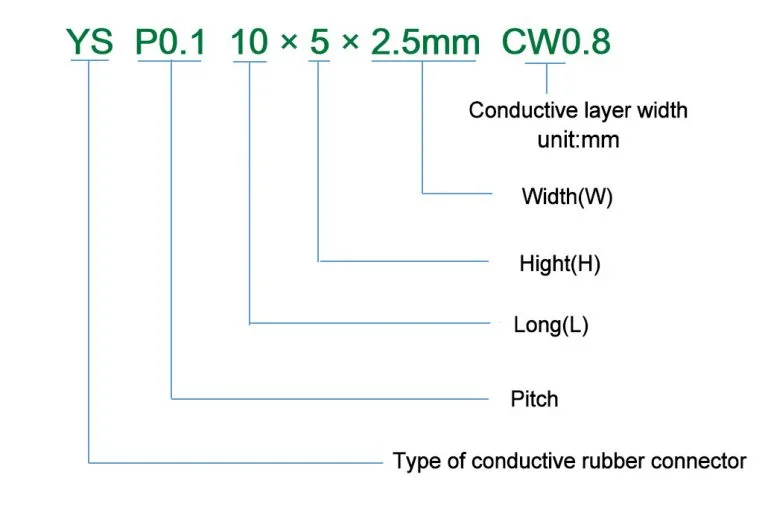

Aby bylo zajištěno, že vodivé pryžové konektory jsou vyrobeny správně, jsou konvence pojmenování následující:
Vynikající elasticita konektorů z vodivé pryže může účinně zabránit riziku dobrého kontaktu se součástmi v důsledku deformace stárnutí a náhodného pádu konstrukčních částí během používání elektronického zařízení, ale s deformací konstrukčních částí a změnou kompresní síly se změní také kompresní poměr a odpor vodivých pryžových konektorů a je nutné plně zohlednit při nastavování konstrukčních dílů a konektorů z vodivé pryže. Následovně:
Drážka: YS P0.1 10×5×2.5mm CW0.8

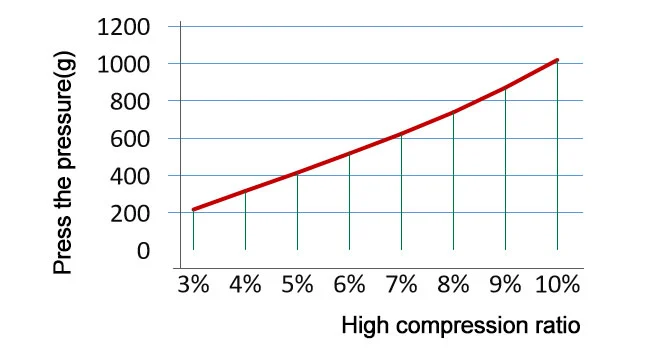

Vztah mezi tlakovou silou a kompresním poměrem

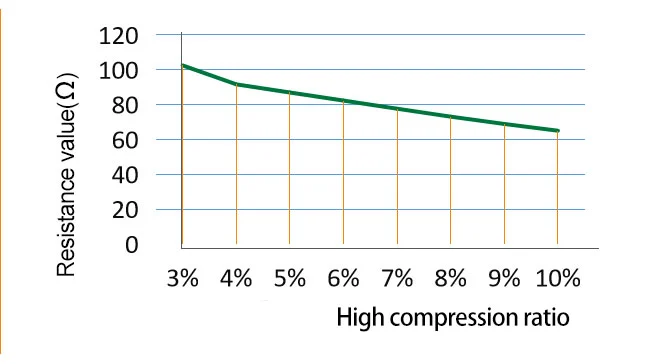

Odpor vs. kompresní poměr
R = Hodnota odporu (Ω)
CW = vodivá šířka (mm)
L = vodivá délka (mm)
H = vodivá výška (mm)
ρ = objemový odpor (Ω·cm)
Testovací proces by měl udržovat kompresní poměr > 5 %, aby byly získány přesné výsledky testu.
F = tlaková síla (g)
D = kompresní poměr D = (H-H1) ÷ H
E0 = Modul pružnosti plně vodivé vrstvy 3,5 MPa
E1 = Modul pružnosti izolační vložky 1,1 MPa
H = výška konektoru z vodivé pryže (mm)
W = šířka konektoru z vodivé pryže (mm)
CW = šířka plně vodivé vrstvy (mm)
W1 = Šířka izolační vložky (mm) W2= W-W1
L = Délka konektoru z vodivé pryže (mm)
Implementační standard: GB2439, GB/T528
| Projekt | Hodnoty specifikace | |||
| Materiál | Vodivá vrstva | Izolační vrstva | Izolační podšívka | |
| Vodivá silikonová pryž | Silastická | Silastická | ||
| Rutina | Nízký odpor | Rutina | Rutina | |
| Tvrdost (A) | 65±5 | 70±5 | 65±5 | 30±5 |
| Objemový odpor (Ω·cm) | ＜6 | ＜3 | ＞1012 | ＞1012 |
| Délka převisu (mPa) | ＞4 | ＞5 | ＞4 | ＞4 |
| Prodloužení(%) | ＞100 | ＞150 | ＞100 | ＞300 |
| Pevnost v roztržení (N/mm) | ＞8 | ＞12 | ＞10 | ＞12 |
| Barva | Černý | Bílý | Průhledná/bílá | |
| Provozní teplota | Provozní vlhkost（%）25℃ | Maximální použitý proud （mA/mm2） | |
| Minimální | Maximun | ||
| -50 | 150 | 85 | 2.5 |
