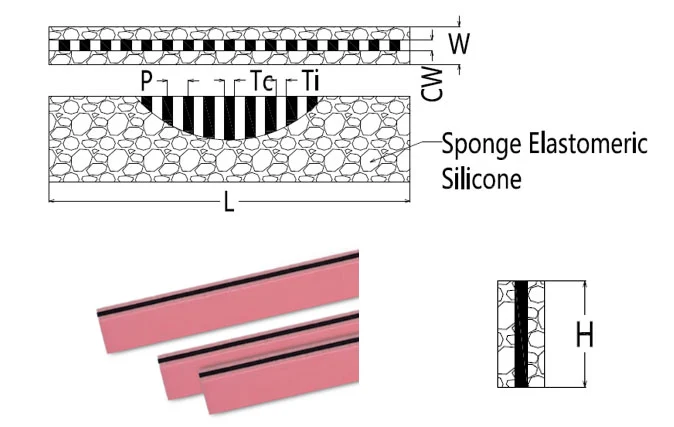

Vodivý pryžový konektor typu YP

Zebra konektory typu YP jsou podepřeny pěnovou izolační silikonovou vrstvou na obou stranách zebrové vrstvy, aby vyhovovaly více aplikacím, kde je izolace kritická. Zároveň je pěnová vrstva velmi měkká, takže v praktických aplikacích je k dosažení dobrého kontaktního výkonu zapotřebí pouze malá tlaková síla.

Konvence pojmenování konektorů Zebra

Aby bylo zajištěno, že konektory zebra jsou vyrobeny správně, jsou specifikace pojmenování následující:

Vztah a křivka předpětí

Vynikající elasticita konektorů z vodivé pryže může účinně zabránit riziku dobrého kontaktu se součástmi v důsledku deformace stárnutí a náhodného pádu konstrukčních částí během používání elektronického zařízení, ale s deformací konstrukčních částí a změnou kompresní síly se změní také kompresní poměr a odpor vodivých pryžových konektorů a je nutné plně zohlednit při nastavování konstrukčních dílů a konektorů z vodivé pryže. Následovně:

Drážka: YP P0.1 10×5×2.5mm CW0.8

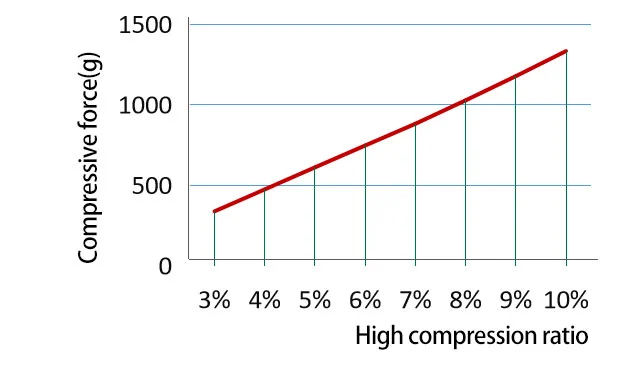

Vztah mezi tlakovou silou a kompresním poměrem

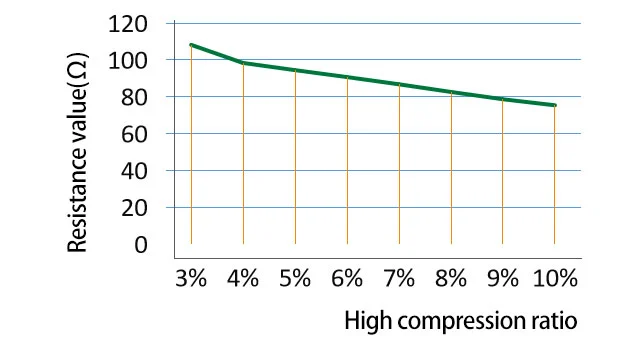

Odpor vs. kompresní poměr

Výpočet odporu vodivého pryžového konektoru lze použít podle následujícího vzorce:

R = Hodnota odporu (Ω)
CW = vodivá šířka (mm)
L = vodivá délka (mm)
H = vodivá výška (mm)
ρ = objemový odpor (Ω·cm)

Testovací proces by měl být udržován > 10% kompresní poměr, aby byly získány přesné výsledky testu.

Výpočet tlakové síly vodivého pryžového konektoru lze vypočítat podle následujícího vzorce:

F = tlak lisu (g)
D = kompresní poměr D = (H-H1) ÷ H
E0 = modul pružnosti vrstvy Zebra 3,5 MPa
E1 = Modul pružnosti izolační vložky 1,7 MPa
H = výška konektoru z vodivé pryže (mm)
W = šířka konektoru z vodivé pryže (mm)
CW = šířka vrstvy zebry (mm)
W1 = Šířka izolační vložky (mm) W2 = W-W1
L = Délka konektoru z vodivé pryže (mm)

Údaje o struktuře a elektrickém výkonu

Implementační standard: GB2439, GB/T528

Data pracovního prostředí
